لوله های 5 لایه و کاربرد های آن

از بزرگترین مشکلاتی که سیستم های لوله کشی برای منازل مسکونی و فضاهای اداری و عمومی داشتند ، رسوب های بجا مانده در لوله ها به مرور زمان و پوسیدگی انها در لوله های گالوانیزه بود . لوله های پلی مری هم در این صنعت استفاده می شد ولی به دلایل اینکه لوله های پلی مری ، انبساط طولی زیادی دارند و با عبور آب گرم برای سرویس های بهداشتی از لوله های پلی مری ، انبساط شدید ایجاد میکرد ، این انبساط در لوله ها باعث جابجایی آن در زیر سرامیک های کف شده و در نهایت باعث ترک خوردگی لوله  میشد . در صورت فیکس کردن این لوله ها در کف کار هم باعث فشار بر روی اتصالات شده و ترک در لوله ها و محل اتصالات ایجاد می کرد که در نهایت خسارات نشتی برای منازل مسکونی به وجود می آورد . پایه طراحی و ساخت لوله های 5 لایه حذف این ایرادات در سیستم های لوله کشی منازل مسکونی و فضاهای اداری و عمومی می باشد .

این لوله ها از 5 لایه به هم فشرده شده تشکیل شده اند . لایه بیرونی و درونی از متریال از پلی اتیلن استفاده شده است . بین این دو لایه ، لایه آلومینیومی وجود دارد که تنش های انبساط طولی لوله ها در اثر عبور آب گرم را حذف می کند و دو لایه مابین آلومینیوم و پلی اتیلن از چسب مخصوص می باشد که کاملا به هم متصل می گردد .

از مزیت های این لوله نداشتن انبساط طولی در اثر حرارت ، عدم رسوب در داخل لوله ، نصب آسان با استفاده از اتصالات کم می باشد .

انواع لوله های 5 لایه و خواص آنها :

• لوله های 5 لایه با پلی اتیلن PEX : پلی اتیلن PEX دارای مقاومت شیمیایی بالا ، انعطاف پذیری مناسب می باشد . از این لوله برای استفاده از مصارف آب سرد آشامیدنی و گرم داخل منازل مسکونی که دمای آن زیر 60 درجه سانتی گراد باشد مناسب می باشد .
• لوله های 5 لایه با پلی اتیلن PERT : ساختار مولکولی این نوع پلی مر طوری طراحی شده است که تحمل دمایی تا 82 درجه سانتی گراد را داراست و برای لوله کشی هایی که دمای بالاتر از 60 در مصارف مسکونی ، اداری و عمومی را دارد قابل استفاده می شود . بیشتر خریداران لوله های 5 لایه حتی جهت لوله کشی مصارف داخلی که دمای پایین تر از 60 درجه میباشد هم از این نوع لوله استفاده می کنند .

مورد مصرف لوله های 5 لایه :

لوله های 5 لایه جهت سیستم های آبرسانی ، سیستم های رفت و برگشت پکیج های گرمایشی ، سیستم های گرمایش از کف استفاده می شود . به دلیل نداشتن مقاومت فشار تحمیلی بر روی لوله ، نمی توان از این لوله برای مصارف روکار استفاده کرد . حساس بودن این لوله به اجسام تیز باعث پارگی لوله و نشتی می شود . بنابراین در روش های لوله کشی این مدل لوله ها توصیه می شود که در داخل مصالح کار شود و بصورت روکار نصب نگردد .

اتصالات لوله های 5 لایه :

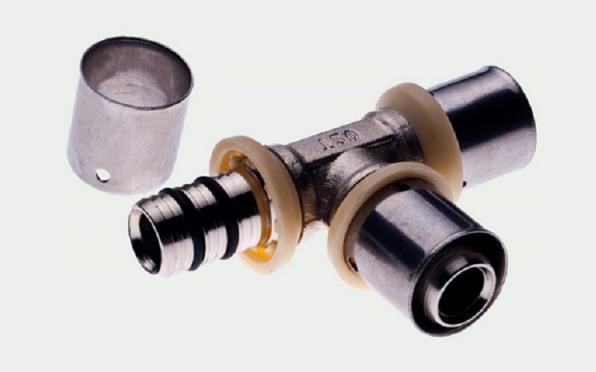

اتصالات لوله های 5 لایه به دو صورت دنده ای و پرسی قابل تهیه می باشد . در اتصالات دنده ای قسمت سرشیلنگی لوله که در شکل نشان داده شده را در داخل لوله قرار داده و حلقه استیل مربوطه را روی لوله با فشار به اتصال نزدیک می کنیم و در نهایت با استفاده از دستگاه پرس که به دو صورت دستی و هیدرولیکی موجود می باشد ، حلقه استیل  را روی لوله پرس می کنیم .

اما در اتصالات دنده ای یا کوپلی که به مراتب هزینه ان هم بیشتر می باشد ، لازم است به جای استفاده از دستگاه پرس ، کوپلینگ یا ماسوره ، رزوه اتصال رو به اتصال مربوطه با آچار محکم کنیم . از مزیت این روش این است که هر زمان نیاز به جابجای باشد می توان به راحتی رزوه را باز کرده و اتصالات را از لوله جدا کنیم . اما در اتصال پرسی امکان باز کردن وجود ندارد و در صورت باز کردن باید از واشر و حلقه استیل دیگری برای نصب مجدد اقدام کرد .

طریقه لوله کشی لوله کشی 5 لایه :

شرکت های سازنده لوله و اتصالات 5 لایه برای هر نوع نصب امکانات خاصی را به عنوان لوازم جانبی در نظر گرفته اند . به طور مثال برای نصب اتصالات لوله های رفت و برگشت سرویس های بهداشتی یا شیر مخلوط که در زیر کار و درون دیوار کار می شود جهت حفظ فاصله بین شیر رفت و برگشت از صفحه نصب مخصوص به خود استفاده می شود که در زیر شکل آن اورده شده است .

لوله کشی معمولا توکار می باشد . بعد از نصب صفحه نصب ها در محل خود در دیوارو نصب اتصالات مربوط به انشعاب ، لوله ها به اندازه بر اساس نقشه برش خورده و به هم وصل می گردد . در لوله کشی لوله های 5 لایه به جز در ابتدا و انتهای مسیر لوله کشی و در سه راهه ها یا چهار راهه ها دیگر اتصالی نخواهیم داشت . مگر زمانی که بخواهیم در داخل موتورخانه یا مجموعه شیرآلات که در بیرون کار نصب می گردند ، به جهت زیبایی بیشتر از اتصالات زانوی استفاده کنیم . بعد از نصب لوله ها تمامی اتصالات را در صورت پرسی بودن پرس کرده و در صورت کوپلی بودن ، رزوه انها را کاملا سفت می کنیم و بعد کل مسیر لوله کشی را تست هیدروستاتیک  با سیال آب انجام می دهیم . مقدار فشار تست لوله ها  بر اساس استاندارد  DIN 4726 نباید از 50 درصد فشار کارکرد سیستم کمتر باشد .

بعد از انجام تست های مربوطه ، عایق های لوله ای از جنس  K-FLEX بر روی لوله ها ی گرمایشی نصب کرده و با استفاده از ملات سیمان ، همه سطوح لوله را سیمان کرده تا از معرض ضربات ناشی از اجسام تیز و لهیدگی مصون بمانند .

سایز لوله های 5 لایه موجود : لوله های 5 لایه با سایز های 16 ، 20 ، 25 ، 32 ، 40 ، 50 و 62 در بازار عرضه می گردد. لوله 16 معادل لوله ½ اینچ فلزی ، لوله 20 معادل لوله ¾ اینچ فلزی ، لوله 25 معادل لوله  1 اینچ فلزی ، لوله 32 معادل لوله 1 ¼ اینچ فلزی ، لوله 40 معادل لوله 1 ½ اینچ فلزی ، لوله 50 معادل لوله 2 اینچ فلزی و لوله 62 معادل لوله 1 ½ اینچ فلزی می بااشند . که مهندسین طراح در محاسبات سایزینگ باید این مورد را در نظر داشته باشند .

لوله های از سایز 16 تا 32 به صورت حلقه ای بوده و لوله های سایز 40 تا 62 به صورت شاخه ای تولید می گردد . لازم به ذکر است که متراژ کلاف های سایز 16 برابر 200 متر ، متراژ کلاف های سایز  20 برابر 150 متر ، متراژ کلاف های سایز 25 برابر 100 متر و متراژ کلاف های سایز 32 برابر 60 متر می باشد .
